Akulaadija temp sensor

Erki.K · Post by **Erki.K** » Tue Apr 15, 2014 21:49

Tere

Sai netist tellitud laadija temperatuuri välis sensor.

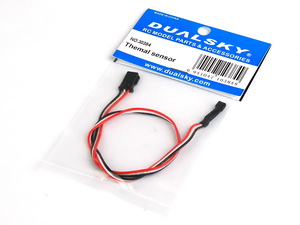

http://www.miracle-mart.com/store/image ... 84_MED.jpg

Selline nagu antud lingil.

Probleem aga selles ,et kui laadijaga ära ühendan näitab kohe +75 c

Kas võib sensor vigane olla või hoopis laadijaga miskit jäma?

Sai selline katse ka tehtud ,et võtsin näpuga sensorist kinni ja temp hakkas langema

(+72 c )
Siis sai külmikust jääd toodud ja temp tõusis +79 c

Kas sellist varjanti võib olla ,et kaabli pluss ja pistiku pluss otsad on vahetusse läinud tehases?

Oehh · Post by **Oehh** » Tue Apr 15, 2014 23:06

Lõika teibinoaga andurilt kate maha ja vaata mis markeeringut see andur kannab.
Kaldun arvama, et tegemist on digitaalse anduriga.
Näiteks DS18s20, aga vbla ka mitte
Enne kui ei tea mis anduriga on tegemist, pole mõtet polaarsustega katsetama hakata.

Mis laadija sellist tahab?

Erki.K · Post by **Erki.K** » Wed Apr 16, 2014 0:37

Sensori peal järgmine text: (N tähe moodi märge) millele järgneb 08AVLM35DZ

Laadija on Turnigy Accucel ,pole nüüd küll mingi eriline aga minule meeldib.

Sensori ostsin puhtalt ohutuse mõttes.Ei saa pideval seal aku juures valvata.

felch · Post by **felch** » Wed Apr 16, 2014 7:47

Märgistuse järgi oleks nagu tavaline analoogandur LM35dzTexase firmalt: http://www.ti.com/lit/ds/symlink/lm35.pdf
Väljund on 10 mV/C.
Kannatab ka tagurpidi lülitamise ära (voolu piiravad ahelad on laadijas nagunii olemas). Mitu juhet andurile läheb 2 või 3? Viimasel juhul ei tohi küll pistikut teisipidi keerata ! Kas see laadija ikka tahab just sellist andurit? Kas menüüs on mingi võimalus andur aktiveerida ?
Kui andur külge ühendada ja siis laadijale restart teha...muutus midagi ?

STan · Post by **STan** » Wed Apr 16, 2014 7:51

Oman ise samasugust andurit. Tagurpidi ühendades ei juhtu õnneks muud kui temp hakkab näitama aiateibaid

Erki.K · Post by **Erki.K** » Wed Apr 16, 2014 9:51

Sensor on kolme juhtmega. Sai laadija menüüst aktiveeritud ja restart ka tehtud kuid tulutult.
Näit ei muutunud!

Asi selles ,et pisikul millel sensor ja laadija poolne port ei sobi teisiti kokku kui ainult ühtepidi.(Pistikul soon küljel)
Saab olla ainult juhtmete vale järjestus pistikus.

Uurisin ka interneti avarustest teisi selliseid temperatuuri sensoreid ja selgus ,et juhtmete järjestus oli must ,punane ja valge.
Kuid minul on must ,valge ja punane.

Musta välistaksin. Vangerdust teeks valge ja punase juhtmega?

STan · Post by **STan** » Wed Apr 16, 2014 9:52

Võid proovida..ma ehitasin selle viguri ise.

Erki.K · Post by **Erki.K** » Wed Apr 16, 2014 10:03

Pole enne slliste akulaadija sensoritega kokkupuudet olnud.
Kui oleks teadnud et see sellisest transistori moodi vidinast koosneb oleks suutnud ise ka need kolm juhet ja pisiku sinna otsa ühendada

Kuid kohe valmis seade tuli odavam osta!

Kui nüüd selle tööle ka saaks siis oleks ta seda omamist väärt.

trebla · Post by **trebla** » Wed Apr 16, 2014 18:05

Minul põles üks sensor tagurpidi ühendades maha

Erki.K · Post by **Erki.K** » Wed Apr 16, 2014 22:19

Ei jah juhtmed sai ringi tõstetud ja numbrid laadija menüüs läksid reaalsemaks.

Aga siiski kahtlus jääb kas ikka on õieti ühendatud

Ega jah see ise ehitamine nii lihtne polegi. Sensoritel on küll olemas tehniliste andmete andmeleht. Aga katsu sa laadija pordi parameetreid mõõta või otsida
,et mis ta omaks võtab või läbi kõrvetab.

felch · Post by **felch** » Thu Apr 17, 2014 9:43

Kui temp. näit on õige (laual vedeledes toatemp...peale mõningast temp-de ühtlustumist muidugi) siis on OK. Vale ühendusega asju olen ka ise netist ostnud, viimati 1 odav CMOS-kaamera. Sain enne pihta kui tagurpidi toite oleks peale lajatanud...
Laadija/anduri 1 klemm on arvatavasti maa. See peaks laadija poolelt näitama lühist korpusega ja/või toitesisendi miinusega. Edasi tuleb uurida, arvatavasti on toide +5V ja dataots on laadija poolel mingi 0..<5V pingega. Anduri ühendamisel tekib sinna mingi <5V pinge, mis muutub soojendades.
Nii hakkaksin ise juhtmeid jälitama.

Erki.K · Post by **Erki.K** » Thu Apr 17, 2014 21:00

Sai täna jälle proovitud ja selgus ,et sellest valge ja punase juhtme tõstmisest oli küll kasu aga nr. ikka täpselt ei näidanud.
Temp oli +20c ja sensori kuumutamisel tõusis ainult kahe kraadi võrra

Vahetasin pistikus kõik juhtmed vastupidi kui originaalis olid. Ja nüüd hakkas õigeid kraade näitama. Hea ,et selle katsetamise käigus pole laadija ega sensor läbi kärsanud.

Igaljuhul nüüd on meel rõõmus
